Anschlusskrümmer, Aufbau nach EN 13284 und VDI 2066, Blatt 7 und 8

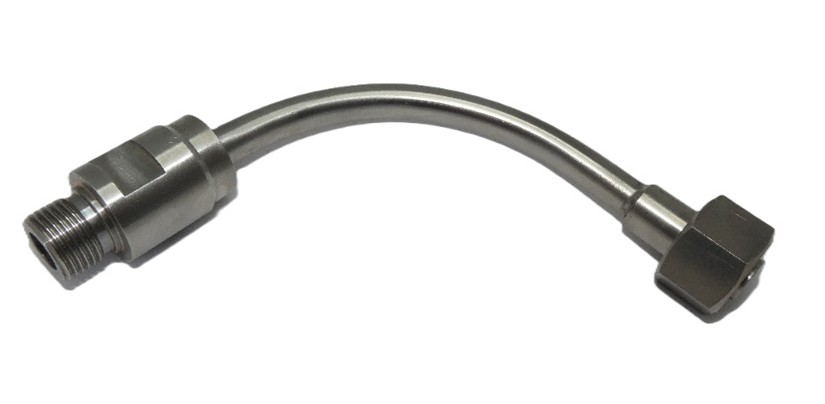

Anschlusskrümmer nach EN 13284 und VDI 2066

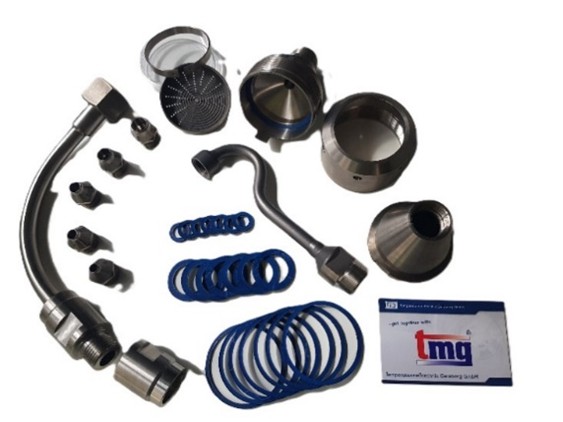

Anschlusskruemmer Produktübersicht nach EN 13284 und VDI 2066

Anschlusskrümmer

Abmessungen:

  • 90° Bogen für einschraubbare Planfilterkopf DN 37, 45, 50 mm
  • Biegeradius R = 25 mm, Biegeradius R = 25 mm,
  • Rohr 10 x 1 mm,
  • Anschlussgewinde: Außengewinde M24x1,5“a auf Innengewinde G ½“i

Anschlusskrümmer nach EN 13284 und VDI 2066



Spezifikationen
Allgemeines
  • Planfilterköpfe DN37, 45, 50 mm
  • Absaugrohr
  • Dichtungen
Bestandteile
  • Rohr 10 x 1 mm aus TITAN oder Edelstahl
  • Anschlussschraube mit Innengewinde G ½“i
  • Anschlussstück mit Außengewinde M24x1,5“a
Abmessungen
  • Außen: ø30 mm
  • Länge: 250 mm
Material
  • Toleranz: nach ISO 14405(E)
  • Edelstahl bis 500 0C
  • TITAN bis 400 0C
