Schwanenhals für Planfilterköpfe und Sonden / Düsen

Schwanenhals aus TITAN oder Edelstahl. Aufbau nach EN 13284 und VDI 2066, Blatt 7 und 8.

Schwanenhals
Anschlusskruemmer Produktübersicht nach EN 13284 und VDI 2066

Schwanenhals für Planfilterkopf DN37 mm

Außen: ø20 mm | Länge:  150 mm

Anschluss: Innengewinde G3/8“i | Außengewinde G3/8“a

Schwanenhals



Schwanenhals für Planfilterkopf DN45 mm

Außen: ø20 mm | Länge:  150 mm

Anschluss: Innengewinde G3/8“i | Außengewinde G3/8“a

Schwanenhals



Schwanenhals für Planfilterkopf DN50 mm

Außen: ø20 mm | Länge:  150 mm

Anschluss: Innengewinde G3/8“i | Außengewinde G3/8“a

Schwanenhals



Spezifikationen

Allgemeines

Einsetzbar für In -und OUT-Stack-Messungen mit:

  • Planfilterköpfen DN37, 45, 50 mm
  • Düsen / Sonden
  • Dichtungen

Bestandteile

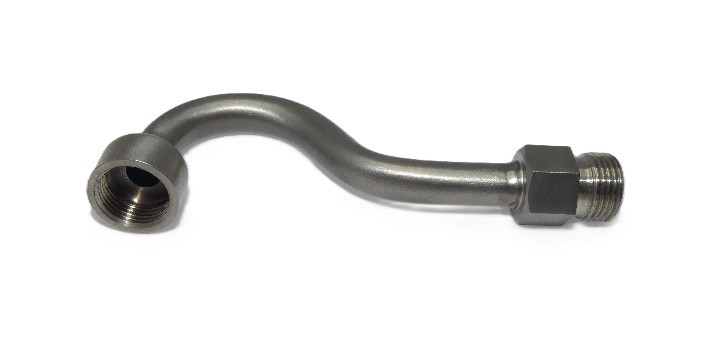

  • Schwanenhals (Gebogenes Rohr mit zwei Anschlüssen, einem Innengewinde und einem Außengewinde)
Abmessungen

  • Außen: ø20 mm | Länge: 150 mm

  • Anschluss: Innengewinde G3/8“i für Düsen / Sonden

  • Anschluss: Außengewinde M21x1,0“a für Planfilterköpfe DN37, 45 mm

Toleranz: nach ISO 14405(E)
Material
  • Edelstahl bis 500 0C
  • TITAN bis 400 0C
