Planfilterköpfe

Planfilterköpfe für Emissionsmessungen ermöglichen die normgerechte Abscheidung und gravimetrische Analyse von Staubpartikeln aus Abgasströmen.
Ideal für präzise Messungen bei niedrigen Staubkonzentrationen.

Planfilterkopf für Staubgehalte < 50 mg/m³, insbesondere für sehr geringe Staubmengen (< 20 mg/m³). Aufbau nach EN 13284 und VDI 2066, Blatt 7 und 8.

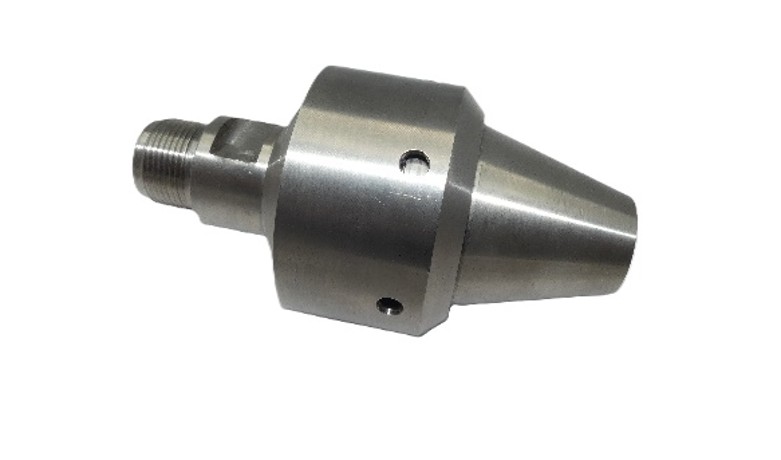

Planfilterköpfe 37mm für Emissionsmessungen
Planfilterköpfe 37mm, 45mm, 50mm für Emissionsmessungen
Planfilterköpfe für Emissionsmessungen

Planfilterkopf Ø37 mm

Abmessungen:

Außen: ø 45 mm
Länge: 132 mm

Ausgang: Außengewinde G1/2“a oder M24x1,5“a,
Eingang: Innengewinde G3/8″i

Planfilterköpfe 37mm für Emissionsmessungen



Planfilterkopf Ø45 mm

Abmessungen:

Außen: ø 55mm
Länge: 132 mm

Ausgang: Außengewinde G1/2“a oder M24x1,5“a,
Eingang: Innengewinde G3/8″i

Planfilterköpfe 37mm für Emissionsmessungen



Planfilterkopf Ø50 mm

Abmessungen:

Außen: ø 65 mm
Länge: 132 mm

Ausgang: Außengewinde G1/2“a oder M24x1,5“a,
Eingang: Innengewinde M21x1“i

Planfilterköpfe 37mm für Emissionsmessungen

Spezifikationen

Allgemeines
  • Planfilterkopfgerät für Staubgehalte < 50 mg/m³, insbesondere für sehr geringe Staubmengen (< 20 mg/m³). Aufbau nach EN 13284 und VDI 2066, Blatt 7 und 8.

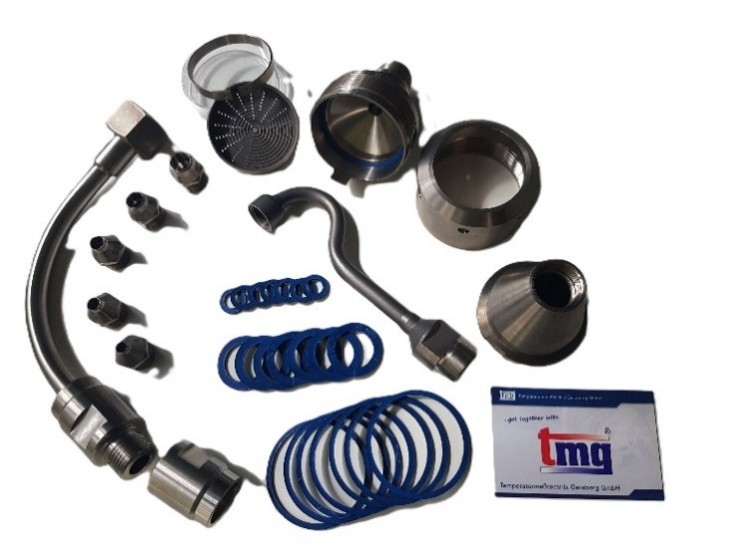

  • Einsetzbar für In -und OUT-Stack-Messungen mit:

    • Sonden/Düsen von DN5 bis 20 mm

    • Schwanenhals und Krümmer

    • Planfilterhalter mit Klemmring

    • Dichtungen

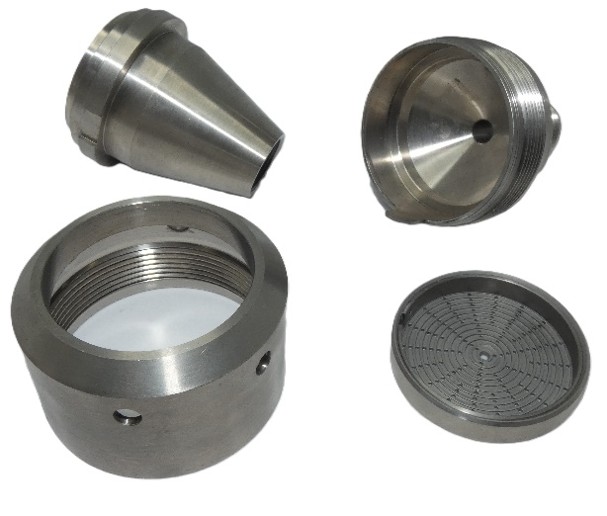

Bestandteile
  • Planfilterkopfoberteil
  • Planfilterkopfunterteil
  • Spannmutter für Planfilterkopf
  • Planfilterhalter mit Klemmring
Material
  • Edelstahl bis 500 0C
  • TITAN bis 400 0C
